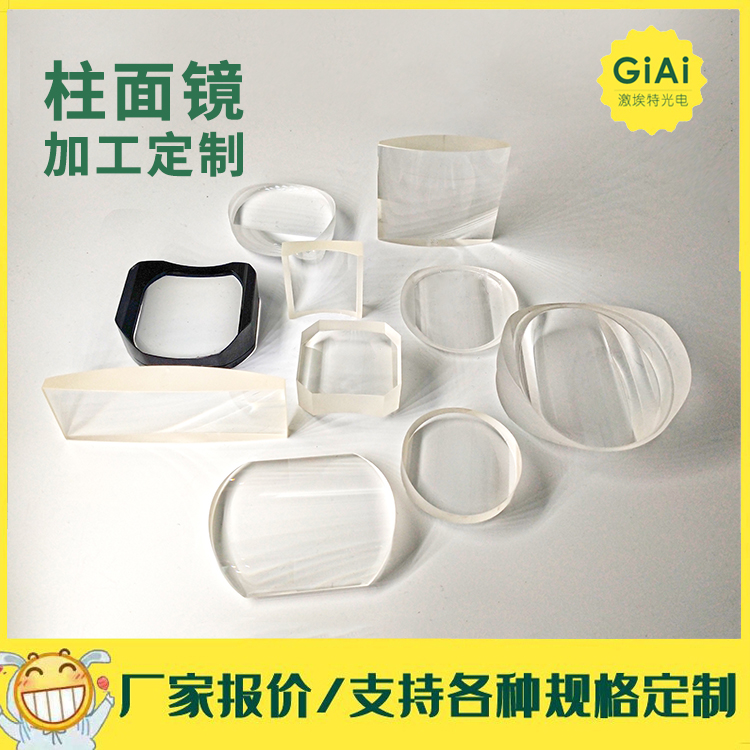

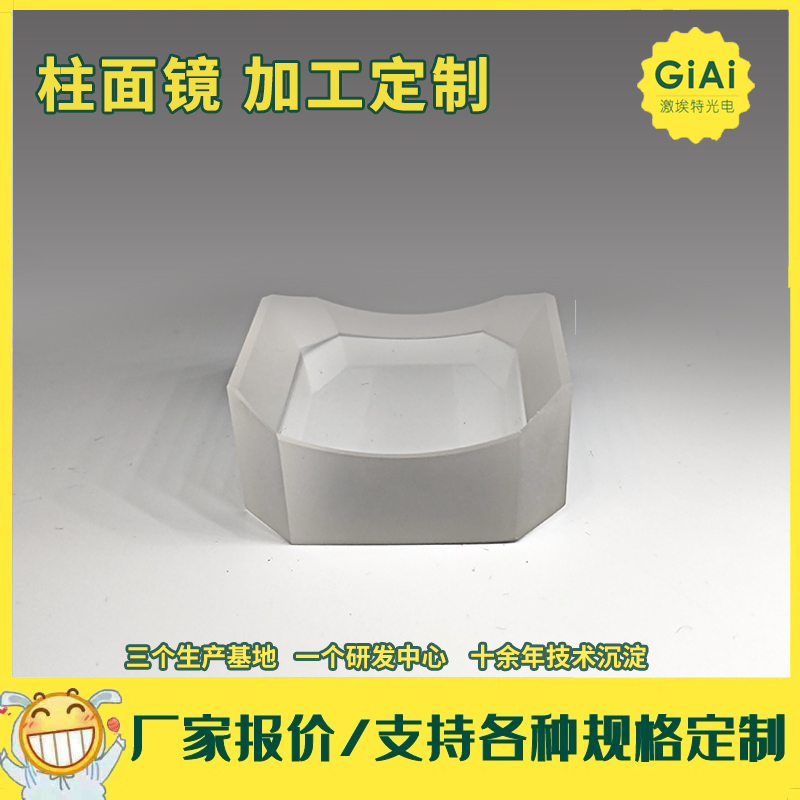

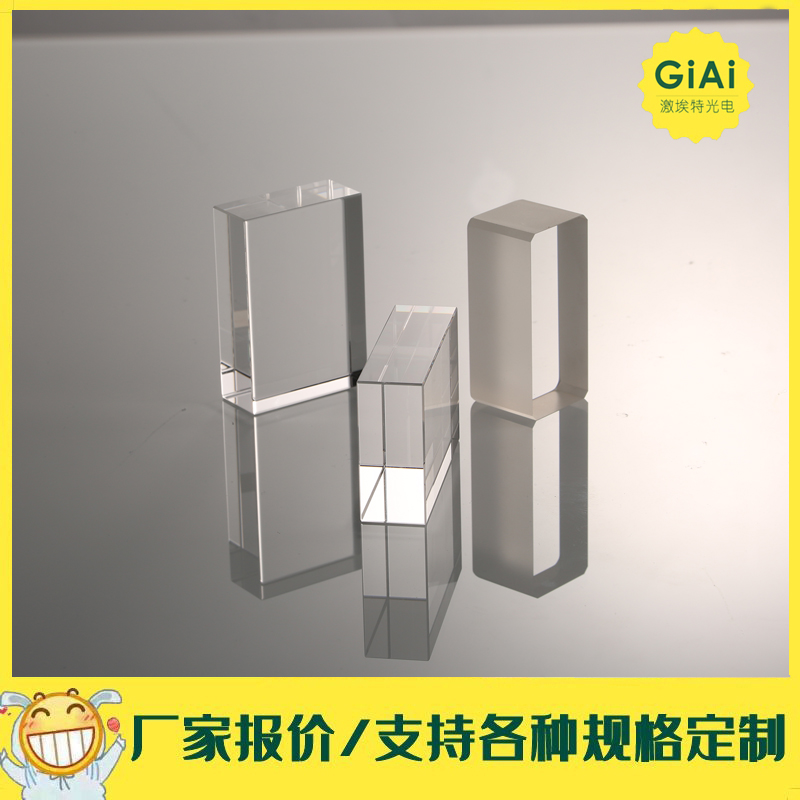

柱麵鏡
產品介紹： 柱麵鏡是一維放大應用的理想選擇。球透鏡對入射光在兩個方向上的作用是對稱的， 而柱麵鏡對入射光隻有一
產品介紹：
柱麵鏡是一維放大應用的理想選擇。球透鏡對入射光在兩個方向上的作用是對稱的，
而柱麵鏡對入射光隻有一個方向上的作用。典型的應用是用一對柱透鏡實現變形
光束的整形。一對正柱麵鏡可以用於準直和圓形化激光二極管的輸出。另一個可能
的應用是用單個柱透鏡將發散的光束聚焦到探測器陣列上。為了最小化球差，當把
光束聚焦成一條線時應將準直光源從透鏡的曲麵入射，而要把線光源準直時應讓線
光源從透鏡的平麵入射。
柱麵鏡在生活場景中的應用有哪些
隨著科學技術的高速發展和人們生活水平的日趨提高，人們對生活的質量也有更高的期望。那麽作為讓我們的生活更精彩，
更快捷的光電產品也不經意間走進我們的生活。在但帶給我們便利的同時也時刻在接受著市場的考驗。
綠色，低碳，環保作為整個地球的聲音和全人類的共同願望，讓越來越多的人們已經深刻意識到科技發展與環境保護之間的天平應如何去平衡。
於是一批批充滿人類智慧結晶的便捷，綠色的的高科技光電產品隨之改變著我們的生活……
智能化發傳真，文圖掃描儀機器設備追求完美無紙化辦公核心理念，條形碼掃描機器設備讓工作中更高效率，衣食住行更方便快捷，
優秀的醫療機械在提升醫治實際效果的一起也緩解患者的痛楚，逐步極致的攝影器材吸引人們衣食住行的每個瞬間。
目前普及的圖像監控和成像設備給我們帶來了不可替代的安全性和充分的舒適性...也許，在享受光電產品給我們帶來的便利的同時，
我們忽略了光電產品的重要組成部分——柱麵鏡。
一般的光學係統是由透鏡，分光鏡，反射鏡等光學元件組成。其麵形通常是球麵或平麵兩大類。而柱麵鏡是非球麵透鏡，
可以有效減小球差和色差。分為平凸柱麵透鏡、平凹柱麵透鏡、雙凸柱麵透鏡和雙凹柱麵透鏡。具有一維放大功能。
17c起草视频光電-柱麵鏡，主要應用於改變成像尺寸大小的設計要求。例如把一個點光斑轉換成一條線斑，或者在不改變想寬度的情況下改變像的高度。
柱麵鏡特的光學性能，柱麵鏡隨著高科技的迅猛發展，其利用也越來越廣泛。
如線聚集係統.電影攝放係統，傳真機和印刷排版的掃描成像係統，以及醫療領域的胃鏡，腹腔鏡，汽車領域的車載視頻係統有柱麵鏡的參與。
同時在線性探測器照明，條形碼掃描，全息照明，光信息處理，計算機，激光發射。以及在強激光係統和同步輻射光束線中也有著廣泛的應用。
同時，隨著柱麵鏡加工工藝的不斷完善，目前已形成一種成熟高效的加工工藝，其良好的品質再現性與可重複性逐漸得到市場的認可。
柱麵鏡的絕妙運用？
17c起草视频光電的柱麵鏡能夠在單一化徑向聚集或散發光線，其在電子光學計量檢定、激光器掃描儀、光譜學、激光二極管輸出光線整形美容、
光片照明燈具顯微鏡顯像等好幾個製造行業和行業都擁有普遍的運用。
光學柱麵鏡的成像特點：
與一般的球麵透鏡相比，這種透鏡的生產難度會很高，要合理的選擇材料，注意材料的紋理，氣泡，雜質，
均勻性等特性，注意產品的規格品質的控製，像劃傷，凹痕，光澤等，高質量的研磨技術。
在非球麵透鏡中柱麵鏡的一種，采用球麵係統具有分別描述成像的特點，在一些特殊場合其具有特殊作用。
柱麵光學透鏡成像原理，柱麵光學透鏡反射光線追跡，柱麵光學透鏡在光學成像係統中的運用。
雙曲柱麵-平麵透鏡在加工過程中,誤差不可避免,使得透鏡結構與理論值不符,難以達到最佳準直效果.基於光線追跡理論,
對透鏡準直半導體激光光束的特性進行了研究.用解析的方法,討論了透鏡的結構參數、材料折射率及光源與透鏡間的距離
對透鏡準直效果的影響.結果表明:適當選擇透鏡結構參數、光源位置參數,可使柱麵透鏡達到最佳準直效果.為雙曲柱麵
-平麵透鏡準直性能的改善和半導體激光器快軸方向光束質量的提高,提供了理論依據。
這是柱麵鏡最廣泛的應用。如下圖所示，半徑為r0的準直光源射入一麵焦距為-f的平凹柱麵透鏡（圖片為了更清晰地闡述原理而將光束半徑放大顯示）。
激光二極管輸出光束以不對稱形式發散，其準直工作具有較大的挑戰性。例如，對於發散角θ1xθ2=10°x40°的二極管光源，
1）為使整形後的光斑均勻對稱，兩塊柱麵鏡的焦距比應約等於發散角之比。
2）激光二極管可近似看做點光源，為了獲得準直輸出，兩柱麵鏡和光源的間距因分別等於二者的焦距。
3）兩柱麵鏡所在主平麵的間距，應該等於二者焦距之差f2–f1，而兩透鏡表麵的實際間距等於BFL2–BFL1。與球麵透鏡一樣，
4）因為激光二極管輸出光束發散較快，我們需要注意確認每個柱麵鏡上的光斑尺寸都不超出透鏡的有效通光孔徑。
