衍射光柵是光學元件的總稱，這些光學元件用於通過光柵狀圖案通過衍射產生幹涉條紋。

在許多情況下，格子圖案由與微米級的周期平行排列的線性不規則物組成。但是，周期，材料，圖案厚度（凹凸的厚度差）等根據用途和所使用的波長範圍而適當地變化。

衍射光柵是一種光學元件，它將能量衍射成其組成波長。

衍射光柵的槽密度、深度和輪廓決定了衍射光柵的光譜範圍、效率、分辨率和性能。通常有兩種不同類型的衍射光柵-直紋光柵和全息光柵。全息衍射光柵是使用幹涉光刻技術製作的，它可以產生光滑的溝槽表麵，並消除直紋光柵中的周期性誤差。

衍射光柵可以是反射光柵或透射光柵。最常見的衍射光柵類型是平麵光柵和凹麵光柵，盡管它們也可以是其他輪廓，如凸麵或環形，具體取決於應用。

透射光柵通常帶有防反射塗層。衍射光柵可以具有正弦或閃耀輪廓。正弦光柵的效率通常低於閃耀光柵，但其光譜覆蓋範圍通常更廣。閃耀光柵具有“鋸齒”輪廓，通常提供更高的效率。

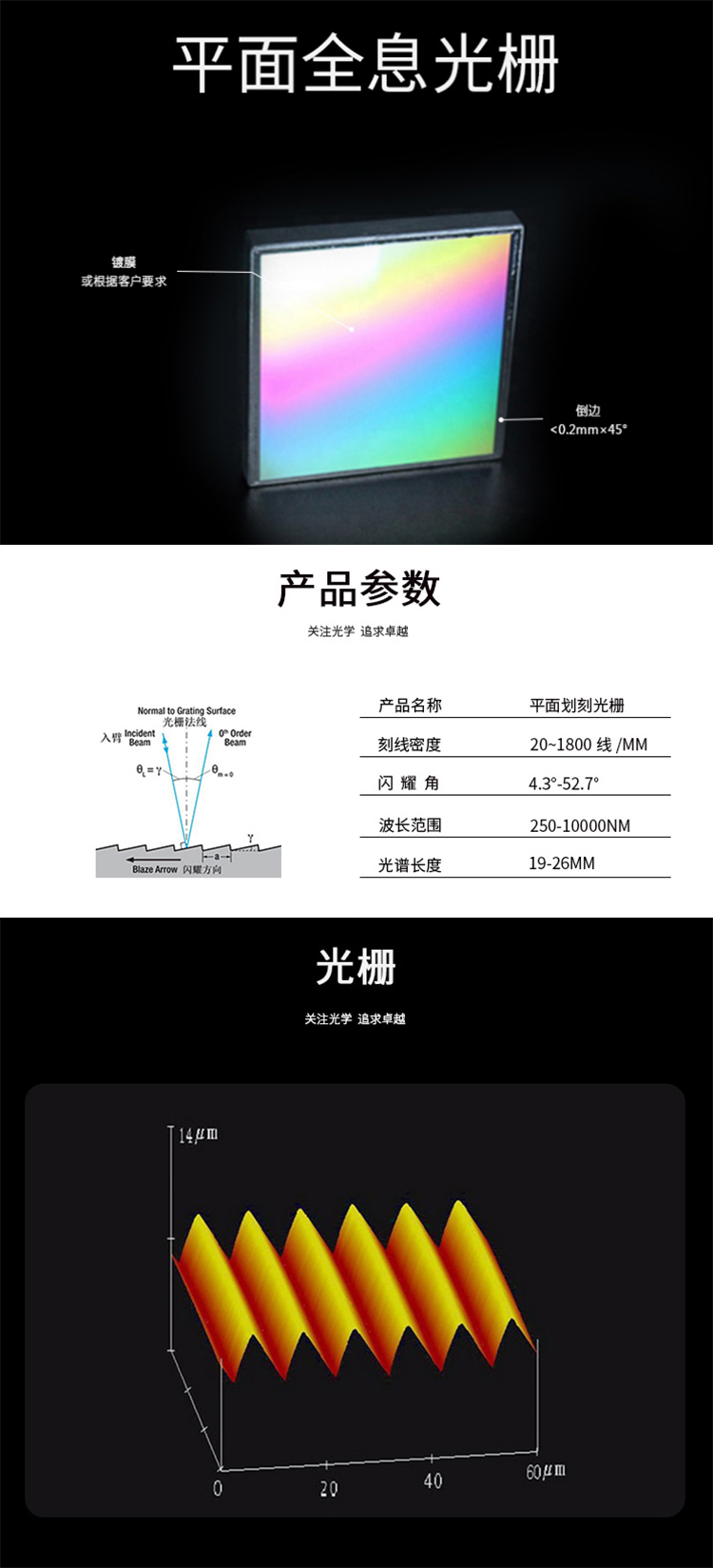

激埃特光電專業生產光柵，光柵產品包括：平麵刻劃光柵，平麵全息光柵，透射光柵，羅蘭圓凹麵全息光柵，Ⅳ型凹麵全息光柵

u=3660782326,2734977497&fm=224&app=112&f=JPEG

訂購一個平麵光柵時，請使用下麵的示例格式：

P 1200 W x H x Thk 700-900 nm (TM TE)/2 (-1) constant deviation angle 10°P 1200長X寬X高700-900 nm（TM TE）/ 2（1）10°恒定偏差角

1. P為Littrow光柵平和L（可選信息）

2. 1200是槽形密度（槽頻率）在溝槽/毫米

3. W與光柵槽平行的毛坯尺寸mm

4. 在毫米垂直於光柵槽的空白維度

5. THK是毫米的板材厚度

6. 700-900 nm是理想的優化範圍。也可一個特定的波長或波長範圍達到峰值

7. 平均（TM TE）/ 2（1）所需的偏振狀態和衍射光柵應優化。還可以商標

8. 恒定偏差角10度是配置光柵應優化。一個恒定的入射角°也可以。槽密度從300個槽/毫米到4200個槽/毫米。spectrogon生產600線/毫米3600線/毫米的定期。 2000 nm從紫外到約2000納米的波長範圍
