產品參數



常規型號

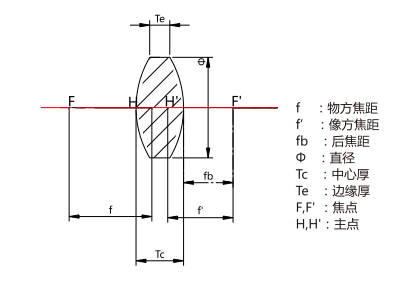

直徑	焦距	後焦距	中心厚度	邊緣厚度	曲率半徑（mm）
6.0	10.0	9.2	2.4	1.5	9.9
6.0	12.0	11.2	2.3	1.5	12.0
9.0	20.0	19.0	2.8	1.8	20.1
12.7	15.0	13.4	4.7	1.8	14.6
12.7	25.0	23.8	3.4	1.8	25.2
12.7	30.0	28.9	3.1	1.8	30.4
12.7	50.0	49.1	2.6	1.8	51.1
25.4	25.4	22.2	9.0	1.8	24.5
25.4	40.0	37.9	6.1	2.0	40.1
50.8	150.0	147.6	7.2	3.0	153.3

在光學行業，光學透鏡是最常見的光學元器件，而凸透鏡尤為常見，應用也比較廣泛。具體什麽是凸透鏡呢？

具體的概述是怎麽樣的呢？下麵賡旭光電小編和您一起來學習一下。 凸透鏡是中央較厚，邊緣較薄的透鏡，

凸透鏡具有匯聚光線的作用，因此也會叫匯聚透鏡，正透鏡。這種透鏡一般有雙凸透鏡，

是兩麵凸的透鏡；還有平凸透鏡，是一麵是凸麵，而另一麵是平的光學鏡片；凹凸透鏡，是一麵為凸麵，另一麵為凹麵的透鏡。

下麵17c起草视频光電光電小編和您一起來學習凸透鏡的成像原理是怎麽樣的。

一般凸透鏡成像規律是指物體放在焦點之外，在凸透鏡另一側成倒立的實像，實像有縮小、等大、放大三種。

物距越小，像距越大，實像越大。物體放在焦點之內，在凸透鏡同一側成正立放大的虛像，物距越小，像距越小，

虛像越小在光學中，由實際光線匯聚成的像，稱為實像，能用光屏呈接；反之，則稱為虛像，隻能由眼睛感覺。

在講述實像和虛像的區別時，往往會提到這樣一種區分方法：“實像都是倒立的，而虛像都是正立的。

”所謂“正立”和“倒立”，當然是相對於原物體而言的。 一般將凸透鏡兩個球麵的球心的連線稱為此透鏡的主光軸，

因此將平行光線平行於主光軸射入凸透鏡，光在透鏡的兩麵經過兩次折射後，集中在軸上的一點，

此點叫做凸透鏡的焦點，凸透鏡在鏡的兩側各有一實焦點，如為薄透鏡時，此兩焦點至透鏡中心的距離大致相等。

凸透鏡之焦距是指焦點到透鏡中心的距離，通常以f表示。凸透鏡球麵半徑越小，焦距越短。凸透鏡可用於放大鏡、

老花眼及遠視的人戴的眼鏡、攝影機、電影放映機、顯微鏡、望遠鏡的主軸：通過凸透鏡兩個球麵球心C1、C2的直線叫凸透鏡的主光軸。

光心：凸透鏡的中心O點是透鏡的光心。 焦點：平行於主軸的光線經過凸透鏡後會聚於主光軸上一點F，這一點是凸透鏡的焦點。

焦距：焦點F到凸透鏡光心O的距離叫焦距，用f表示。 物距：物體到凸透鏡光心的距離稱物距，用u表示。

像距：物體經凸透鏡所成的像到凸透鏡光心的距離稱像距，用v表示。 成像公式：1/u(物距)+1/v（像距）=1/f（透鏡焦距）

因此我們都可以根據已知的焦距、像距計算出物距。
