紅外線測溫儀的原理：

紅外濾光片式溫度計由光電探測器、光學係統、信號處理、信號放大器、顯示輸出等組成，反饋源和被測物體的輻射線

經調製器調製後輸入紅外探測器，反放大器放大兩個信號的差，控製反饋源的溫度，使反饋源的光譜輻射與目標的光譜輻射相同。

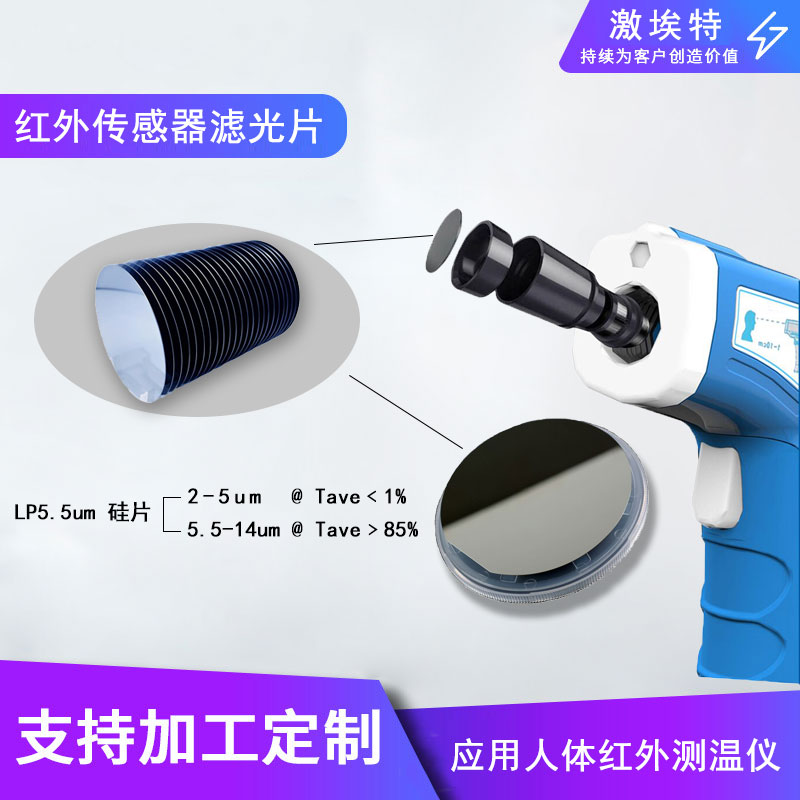

LP5.5um紅外濾光片視頻

紅外傳感器濾光片主要采用單晶矽為基片，通過在基片上交替鍍製不同折射率和厚度的材料薄膜，

使基材具有長通、短通，帶通，增透，反射等功能。同時單晶矽片具有良好的紅外光譜特性以及物理性能。

1. 品 名： LP5.5um矽片

2. 內 部 編 號：GIAI-紅外 5.5um 長波通

3. 基 板 材 質： 單晶矽

4. 成 品 尺 寸： 2.8*2.8*0.5mm

2.9*2.9*0.5mm

3.0*3.0*0.5mm



鍍 膜 尺 寸： 4 寸（直徑 100mm） & 6 寸（直徑 150mm）

成品尺寸公差：0/-0.15mm

成品厚度公差：±0.05mm

5. 光 學 特 性： 2-5um @ Tave<1%

5.5-14um @ Tave>85%



紅外測溫濾光片



6. 光 譜 曲 線：



7. 外 觀： 1）無明顯凹陷和凸物，雙麵光麵，符合美軍標60/40 標準。

2）平行度：<1arc min

8. 膜 層 強 度： 1）用美軍標 800 的 3M 粘拉膠進行迅速拉扯實驗，確保膜層無脫落。

9. 包 裝 方 式： 1）鍍膜 4 寸或 6 寸的大片直接按照成品尺寸切斷，並雙麵覆膜。

2）每一版用泡棉隔開，並抽真空包裝。

3）根據放入數量每個獨立小包裝之間再用泡棉隔開。

4）產品與外箱之間用泡棉隔開。

10. 裝 配 使 用 方 法： 1）拆開外包裝，取出每個獨立包裝。

2）撕開其中一麵的保護膜

3）用真空吸筆拿取每個成品矽片進行封裝

鞍山17c起草视频擁有一批經驗豐富、優秀的研發工程技術團隊和優秀的熟練工人，現產品工藝不斷完善，實現了大規模光學產品的生產。

17c起草视频光電特色產品有: 光學透鏡，光學棱鏡，OGS玻璃，觸控屏麵板玻璃，絲印鋼化玻璃，柱麵鏡，紅外鍺透鏡，紅外矽透鏡，

硒化鋅透鏡，氟化鈣,氟化鋇，氟化鎂，藍寶石以及各種：光學濾光片，窄帶濾光片，紅外帶通濾光片，陷波濾光片，中性密度濾光片，

衍射光柵，增透玻璃，前表麵反射鏡，分光鏡，偏光片，激光窗口鏡等光學元件。

產品批量應用：各種鏡頭，CO2激光打標，激光切割，激光焊接，紅外熱成像，光電傳感器封裝，以及生物識別係統的指紋考勤機，

人臉識別考勤機，掌紋掃描儀，靜脈識別儀，智能識別監控係統，金融防偽油墨識別係統，智能燈具，衛櫥感應設備，

舞台燈光及激光演示係統，微型投影光學器件，體感遊戲，多點觸控應領域，激光美容儀IPL，激光測量，條碼掃描，儀器儀表，

激光器以及熒光顯微鏡，醫療儀器及醫療光學器件。



公司采用國際先進的ISO9001質量管理體係,產品通過SGS認證,符合ROHS指標要求，對客戶平等對待，合作創新，互惠互利，價格適宜，

交期快捷，品質穩定，服務周到。我們本著"精心設計，精工製作，精益求精，精誠服務"為宗旨，以成為光電行業的供應商為目標，

並以客戶滿意為標準，以客戶要求為導向，以產品質量求生存，為客戶提供更好的產品解決方案，讓您的儀器性能更加卓越。
