它是輸入一個位置信號，擺動電機（激光振鏡）就會按一定電壓與角度的轉換比例擺動一定角度。整個過程采用閉環反饋控製，由位置傳感器、誤差放大器、功率放大器、位置區分器、電流積分器等五大控製電路共同作用。而數字激光振鏡的原理則是在模擬激光振鏡的原理上將模擬信號轉換成數字信號。掃描激光振鏡是打標機的核心部件，打標機的性能主要取決於掃描激光振鏡的性能。

當前國內使用的激光振鏡都屬於模擬激光振鏡，實現主要還是使用模擬器件，因為模擬器件容易受到周圍環境的電磁輻射幹擾，所以在使用過程中會出現有散點，線條彎曲，填充具有不規則底紋等現象。且國內模擬激光振鏡速度相比國外都比較慢其小步長階躍響應時間都在300um以上。數字激光振鏡使用數字信號進行運算來控製電機，能夠有效抑製環境幹擾，即使工作環境電磁幹擾嚴重，也可以正常使用。

本係統采用國外控製技術，係統響應速度非常高，基本超越同類型國內激光振鏡係統。電機采用特殊工藝，壽命長，性能穩定可靠。

掃描激光振鏡介紹

高速掃描激光振鏡係統是一種專門為光學掃描應用而設計的高性能旋轉電機。電機部分采用一種高精度的位置傳感器。主要應用於對光束的快速精準定位。高速激光振鏡是多年的工業激光振鏡掃描係統開發和生產經驗的結晶。

針對鏡片負載而專門設計的電機能夠到達最理想的掃描性能。對軸承部分采用特殊處理，能夠勝任長期的不間斷運行。對軸承的特殊設計能夠使係統達到最高的動態性能和諧振特性。國際領先的數字控製方式能夠有效的避免工作環境中的各種電磁幹擾，先進的控製算法能夠確保係統具有更快的響應速度。

高速掃描激光振鏡所采用的光電傳感器具有高分辨率和非常好的重複精度以及非常小的漂移量。電機具有加熱裝置及溫度傳感器，在環境波動的情況下仍能夠穩定的工作。

高速掃描激光振鏡能夠保證長期的穩定運行。

激光打標機振鏡方麵常見的故障

1、振鏡電機不自鎖

先檢查各連接線是否有斷路或短路，連接是否正確，保險是否完好，確認無誤後，打開電源，觀察振鏡驅動板上的指示燈是否亮綠燈或黃燈。若不亮或者亮紅燈，則拔開驅動板電源線，用萬用表測量其輸入端各端子的電壓是否為±24V。若電壓正常，側要再測試一下帶上驅動板及機負載時，電壓是否正常，如果都不正常，則打開控製盒，不帶負載測試一下開關電源電壓，如果電壓不正常的話，剛開關電源損壞。電源輸入正常後，連好所有線後，上電，電機一般會發出二聲滴答音，若沒有響聲，再用手手輕推一下振鏡片，稍有點力度，如果振鏡片沒自鎖的話，則驅動板壞，當然電壓輸出正常的情況下，驅動板燈不亮或者亮紅燈那就是振鏡驅動板或者電機有問題，此時找一塊確認為完好的驅動板，正確連接後，打開電源，振鏡電機還不自鎖，則是振鏡電機損壞，同理，找一個確認完好的振鏡電機，接到不上電的驅動板上，打開電源，若不上電，振鏡驅動板損壞，如此反複的接拔線，請務必在斷電的情況下進行的。

2、振鏡電機有自鎖，但不夠力度用一塊確認完好的振鏡驅動板和一個完好的振鏡電機，分別接在待測試的驅動板和振鏡頭上，正常通電，用手輕輕轉動振鏡軸，若變“硬”，則正常；否則，可判定振鏡驅動板和振鏡電機損壞。

3、振鏡電機不擺動檢查打標卡是否有控製信號輸出，（注意其信號為-5V到+5V的直流電壓信號）若有，則檢查振鏡信號連接線是否連接完好，確認連接無誤後，打標，若仍沒有擺動，則檢查信號線是否正負接反或者斷線，否則，則可斷定驅動板損壞。

4、打標出現波浪線，打標頭機有輕微的叫聲，振鏡驅動板發熱量稍高（出現幹擾）檢查接地線是否正確接上（最好的接地方法是：X振鏡信號地，Y振鏡信號地，屏蔽線，220V電源大地，及打標機殼要連通）,若地線接上後仍有幹擾，則首先檢查打標卡卡是否正常（檢查方法是用一塊確認完好的打標卡換上，打標看是否仍有幹擾），若仍然有幹擾，則進一步檢查振鏡電機連接線是否完好，和其它線是否有纏繞，若一切正常，則首先用一塊確認完好的振鏡驅動板換上，若沒幹擾，則可斷定振鏡驅動板有問題；若有幹擾，則振鏡電機有問題。（當然公司外出激光維修人員，請確定好，如果客戶的振鏡是三年以前的產品，產品的抵抗幹擾能力肯定會差一點，振鏡打標頭周邊如有有手機信號，馬達，電機，磁場，又或者是Q開關的射頻信號外露都有可能影響，新的振鏡都有可以發生這種現象）

5、產生嘯叫

先和第四步一樣，測試一下打標卡信號，布線，外部幹擾等，如果還有嘯叫，則調試振鏡驅動板的濾波板上電位器，若仍不能消除嘯叫，則需要重新返回公司做精密的調校。（注意：不能長時間處於嘯叫狀態，以免會燒壞振鏡電機）

6、打標裏不封口或封口過頭

改變打標軟件中“跳轉延時”，出光及關光等延時。若任都不行，則是振鏡沒有完全校正好，應該要返回公司，會返回供應商處，有條件的激光維修售後人員可以按照振鏡調試步驟做一定的調節，但要注意有幾個電位器是不是隨便亂動的。（說見振鏡調試步驟）

7、打標時，打標頭下方，沒有激光輸出，但激光出光孔有激光

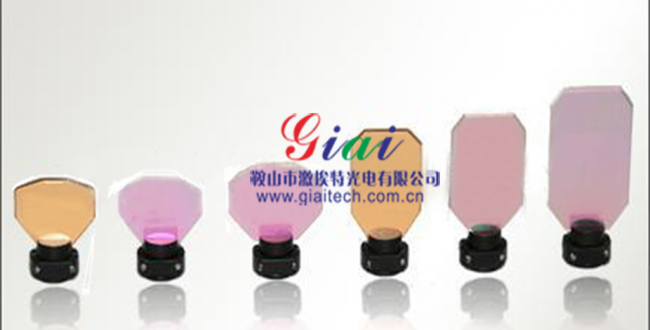

軟件打標速度大快，場鏡沒有安裝，振鏡不動且擺的位置不正常，振鏡片脫落，振鏡片髒。前麵幾個問題按上麵的方法來處理，振鏡片脫落裂開，要返回公司重新換上新鏡片並調試好激光，振鏡片髒用品99%酒精和脫脂棉擦試，如擦拭不了且是振鏡中心部分，或者邊緣部分大1平方毫米則要更換振鏡片與振鏡片脫落一樣處理。
