場鏡
50 .00

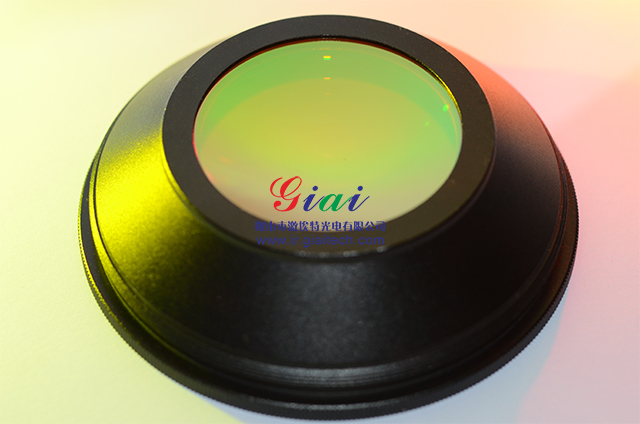

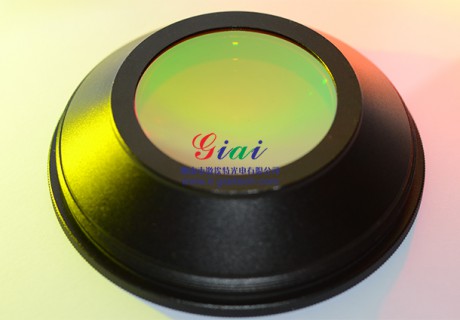

掃描場鏡，是一種專業的透鏡係統，目的是將激光束在整個打標平麵內形成均勻大小的聚焦光斑，以解決打標係統中激光束穿過聚焦透鏡係統後會產生離軸偏轉現象，是激光打標機的最重要配件之一。
在工業應用的激光打標機中主要使用F-theta透鏡。在沒有變形的情況下，聚焦點的位置取決於透鏡的焦距以及偏轉角的切線，聚焦點的位置僅取決於焦距和偏轉角，這樣就簡化了焦點定位的計算方法。17c起草视频生產的場鏡全部采用進口的硒化鋅材料，在保證打標精度的基礎上更能延長配件使用的壽命，減少拆裝調試的麻煩。 目前我司掃描場鏡全部采用單片式F-theta透鏡，在保證精度的情況下，更降低企業的成本。
零件編號 | 材料 | 透鏡通光口徑 | 掃描區域（mm） | 焦距 | 透鏡直徑 | 工作距離 |
|---|---|---|---|---|---|---|
| GIAI-10.6-25-88-127-U | 硒化鋅 | 25 | 88 | 127 | 28 | 134 |
| GIAI-10.6-25-60-89.5-U | 硒化鋅 | 25 | 60 | 89.5 | 28 | 96 |
| GIAI-10.6-36-40-100-U | 硒化鋅 | 36 | 40 | 100 | 40 | 103 |
| GIAI-10.6-36-70-100-U | 硒化鋅 | 36 | 70 | 100 | 40 | 106 |
| GIAI-10.6-43-40-55-U | 硒化鋅 | 43 | 40 | 55 | 48 | 59 |
| GIAI-10.6-43-70-105-U | 硒化鋅 | 43 | 70 | 105 | 48 | 110 |
| GIAI-10.6-43-100-150-U | 硒化鋅 | 43 | 100 | 150 | 48 | 159 |
| GIAI-10.6-43-140-200-U | 硒化鋅 | 43 | 140 | 200 | 48 | 209 |
| GIAI-10.6-43-250-360-U-A | 硒化鋅 | 43 | 250 | 360 | 48 | 379 |
| GIAI-10.6-57-120-175-U | 硒化鋅 | 57 | 120 | 175 | 64 | 187 |
| GIAI-10.6-57-110-208-U-A | 硒化鋅 | 57 | 110 | 208 | 64 | 217 |
| GIAI-10.6-64-140-200 | 硒化鋅 | 64 | 140 | 200 | 68 | 215 |
| GIAI-10.6-74-140-200-U | 硒化鋅 | 74 | 140 | 200 | 75 | 211 |
